一、故障概况

近日，我司技术团队接到客户报修：现场一台离心通风机运行时振动明显增大、伴有异常摩擦声响，出风口风量下降明显，继续运行存在叶轮飞出、设备解体的安全隐患，必须停机检查。设备解体后进入风机车间检查，确认损坏情况较为严重：叶轮叶片断裂2片、其余叶片不同程度变形；断裂叶片在高速旋转中甩出，撞击蜗壳内壁，将玻璃钢机壳击穿两个破洞。

二、设备档案

表1　维修设备基本参数（依据现场铭牌登记）

三、现场实拍与故障诊断

解体检查后，我们对叶轮、蜗壳、主轴与轴承部件逐一拍照登记，故障情况如下。

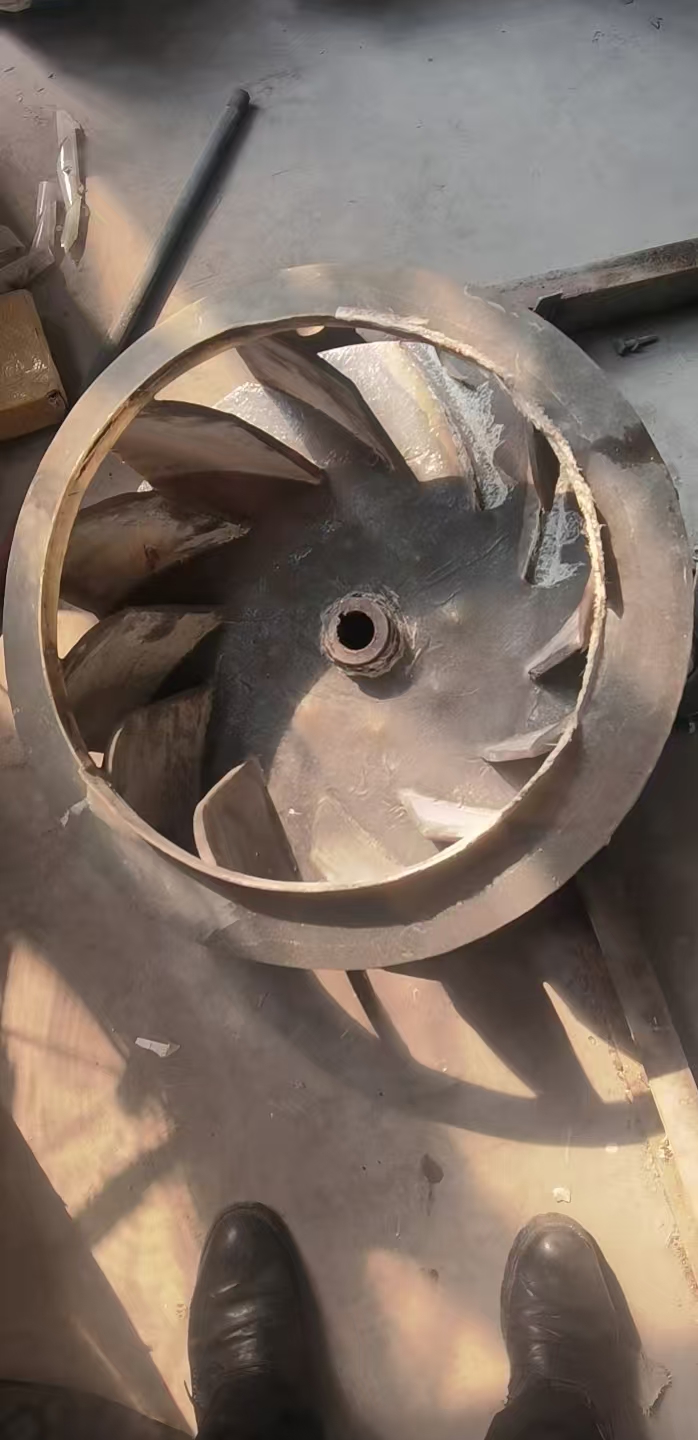

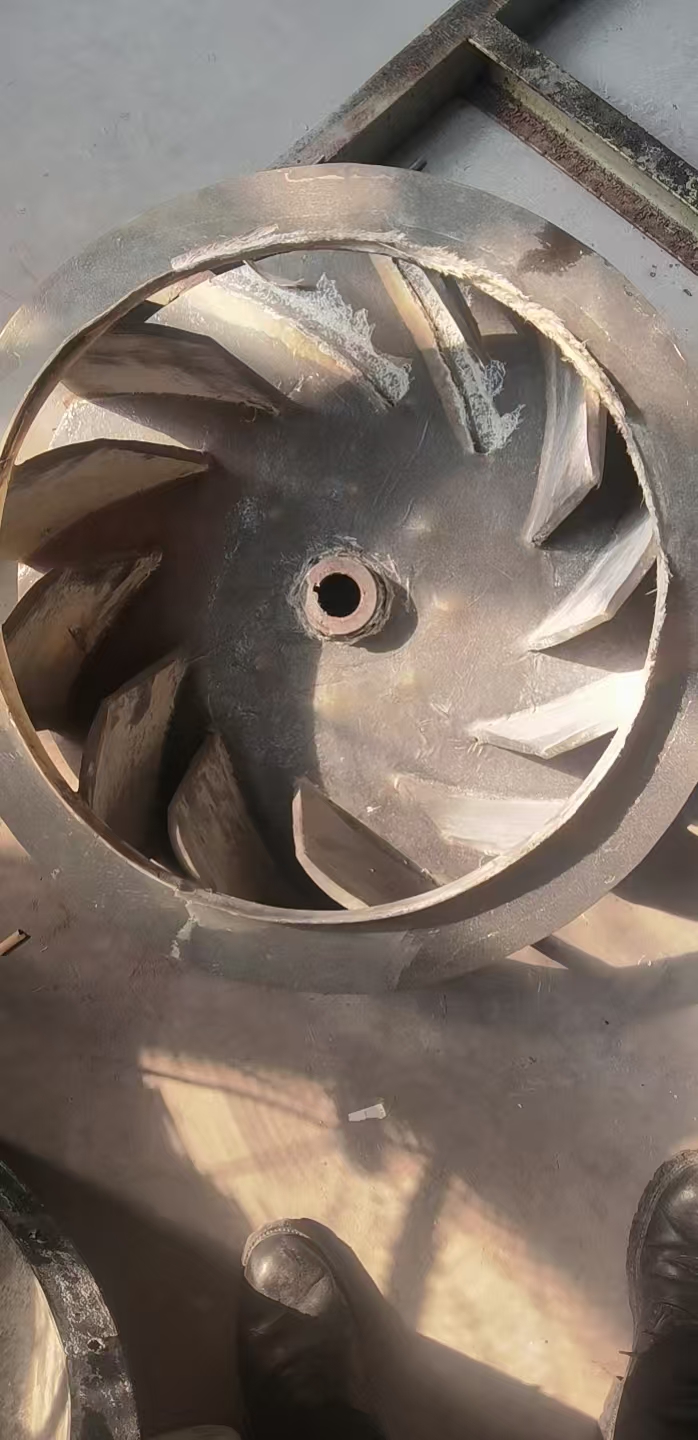

从叶轮表面看，多片叶片存在明显弯曲变形，叶片根部与轮盘、轮盖结合处有发白、起毛和分层迹象；断口处树脂纤维裸露，属于受力断裂而非单纯的表面磨损。

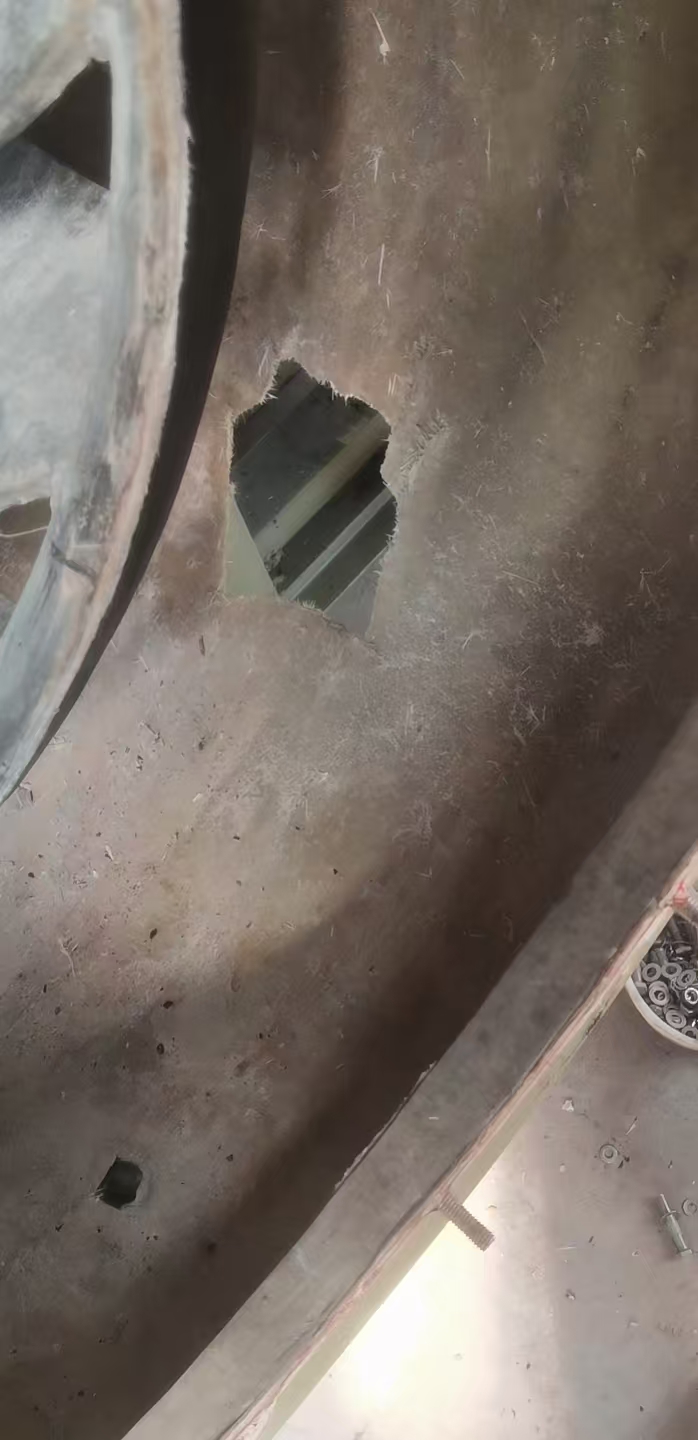

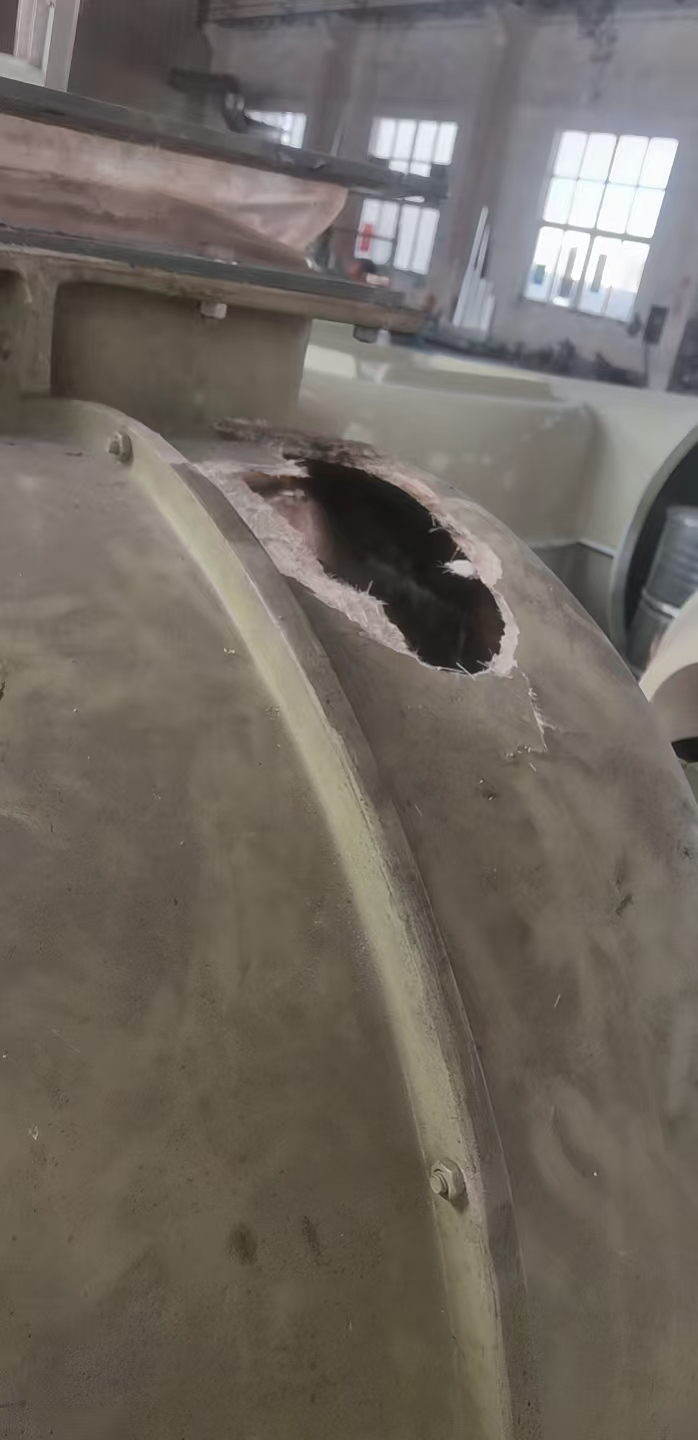

进一步检查蜗壳，发现壳体上部与下部各有一个不规则破洞，洞口边缘纤维断茬外翻，是断裂叶片高速撞击后击穿形成；透过洞口可直接看到后方构件，机壳密封性能已完全丧失。

四、损坏原因分析

1. 工况温度超过原叶轮耐温上限。玻璃钢叶轮的基体是树脂，长期工作温度一旦接近或超过树脂耐热上限，基体强度会明显下降、出现软化。叶片在高速旋转的离心力作用下被逐渐甩弯变形；反复受热循环后，叶片与轮盘、轮盖结合面容易产生分层和裂纹，最终发生断裂。

2. 原叶轮局部存在加工工艺缺陷。检查断口与变形部位发现，部分叶片根部存在铺层气泡、粘接强度不足、固化不完全等薄弱点，这些位置在离心力与温度交变作用下先出现裂纹并逐步扩展，是叶片断裂的重要诱因。

3. 断裂叶片撞击蜗壳，造成二次损伤。叶片断裂后不再保持转子平衡，断叶随叶轮高速转动撞击蜗壳内壁，在短时间内将玻璃钢壳体击穿两个破洞；如继续带病运行，存在转子失衡加剧、轴承损坏甚至叶轮飞出的风险。

五、维修方案与施工过程

结合现场工况温度、介质成分与设备现有参数，我们与客户确认了以下维修方案：

1. 更换整套叶轮：新叶轮按原型号4-72 6.3C配作，采用耐高温树脂体系制作，设计耐温90℃，与现场实际工况温度匹配，避免再次出现超温软化变形。

2. 叶轮平衡校验：新叶轮在动平衡机上完成校正，确保转子剩余不平衡量在允许范围内，从源头降低振动与噪声。

3. 蜗壳破洞修补：对两个破洞周边进行打磨清理、去除松动纤维与灰尘，采用与原壳体相容的树脂体系，分层铺贴玻璃纤维布并辊压除泡，逐层固化后打磨修整至与壳体表面平整，保证修补区强度与密封性。

4. 关联部件检查：同步检查主轴、轴承、轴承座、皮带轮、皮带张紧度与进风口配合间隙，更换润滑脂，确认无裂纹、磨损与松动后再进行装配。

六、安装调试与验收

装配完成后按规范进行试运转：先手动盘车确认无卡涩与摩擦，点动电机核对转向无误；在小负荷状态下启动，运转正常后逐步开大调节风门至工作负荷，全程监测电机电流、轴承温度、轴承座振动与运行噪声，确认各项指标稳定在允许范围内，风量风压恢复至设备正常水平后交付客户使用。

维修交付时，我们向客户书面交接了本次更换配件清单、检修记录与试运转参数，并告知后续巡检要点。

七、维修后保养建议

1. 定期监测风机进、出口介质温度，严禁长期超温运行；发现温度异常升高先查明原因再继续使用。
2. 每周巡检一次：听异响、摸振动、看皮带张紧度，发现螺栓松动、叶片积灰、摩擦痕迹及时处理。
3. 定期清理叶轮与蜗壳内积灰、结垢，避免附着物不均造成新的平衡失衡。
4. 按周期更换轴承润滑脂，检查皮带磨损与皮带轮槽磨损情况。

八、常见问题解答

九、联系我们

如果您工厂的风机也出现振动大、异响、风量下降、叶片腐蚀变形、机壳开裂等问题，欢迎联系江苏福拓环保设备有限公司咨询。我们承接全品牌、全型号离心风机、轴流风机、玻璃钢风机的上门维修、叶轮更换、机壳修补、动平衡校验，同时提供风机以旧换新与旧机回收服务。更多产品可查看产品介绍，也可浏览技术文库了解选型与维保要点。
