在化工、电镀、PCB、污水除臭等腐蚀性废气治理项目中，玻璃钢（FRP）离心风机因耐腐蚀、重量轻、造价适中而被广泛采用。但不少设计人员在选型时默认“玻璃钢=万能防腐”，忽略了树脂体系差异与工况边界，导致设备投运数月即出现壳体分层、叶轮变形甚至穿孔泄漏。本文结合JC/T 553-2010《玻璃纤维增强塑料离心通风机》要求与扬中本地防腐风机工程实践，梳理树脂选型、耐温限值与禁用工况三条主线，供设计工程师与业主方参考。

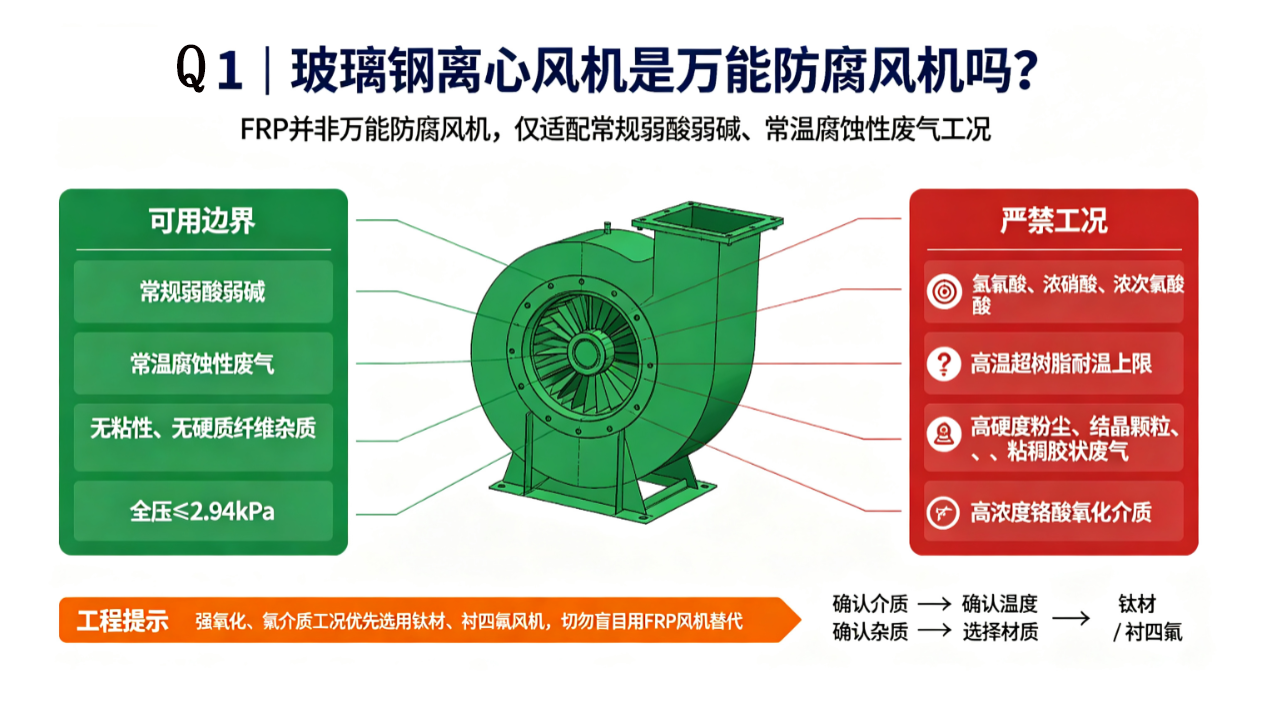

Q1：玻璃钢离心风机等于万能防腐风机吗？哪些工况不能用FRP风机？
结论前置：FRP玻璃钢离心风机并非万能防腐风机，仅适配常规弱酸弱碱、常温腐蚀性废气工况，有明确的工况使用边界。依据JC/T 553-2010规范，该风机仅适用于输送无粘性、无硬质纤维杂质、全压≤2.94kPa的腐蚀性气体与空气。
工程实操中严禁使用的工况包括四类：一是含氢氟酸、浓硝酸、浓次氯酸的强腐蚀介质；二是高温超过树脂耐温上限的废气；三是高硬度粉尘、大量结晶颗粒、粘稠胶状废气；四是高浓度铬酸氧化介质。上述工况下常规FRP树脂会快速老化失效。
工程提示：强氧化、氟介质工况应优先选用钛材或衬四氟风机，切勿盲目用FRP风机替代，避免设备短期破损泄漏。若需确认具体工况适配性，可提交工况参数由工程师评估。

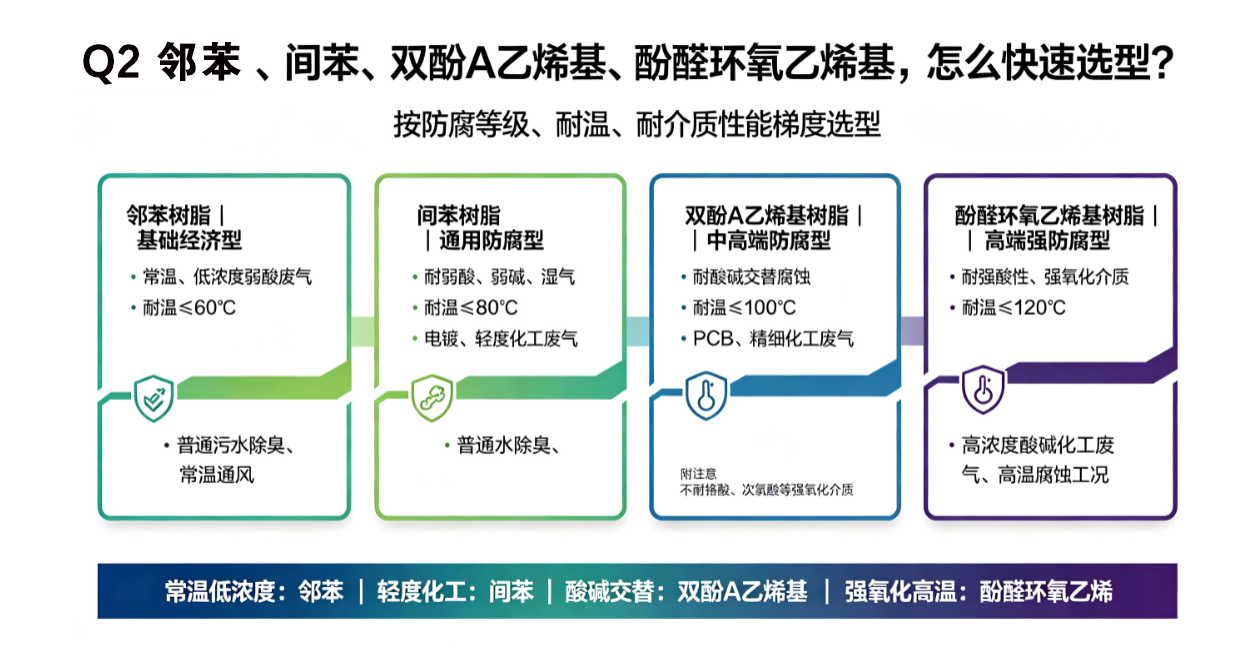

Q2：邻苯、间苯、双酚A乙烯基、酚醛环氧乙烯基树脂，怎么快速选型？
结论前置：四种树脂按防腐等级、耐温、耐介质性能梯度选型，适配不同化工废气工况，属行业通用工程选型标准，无强制国标分级。
1. 邻苯树脂：基础经济型，适配常温、低浓度弱酸废气，耐温≤60℃，多用于普通污水除臭、常温通风，防腐性能最弱；
2. 间苯树脂：通用防腐型，耐弱酸、弱碱、湿气，耐温≤80℃，适配电镀、轻度化工废气，是民用及普通工业项目的主流选型；
3. 双酚A乙烯基树脂：中高端防腐型，耐酸碱交替腐蚀，耐温≤100℃，适配PCB、精细化工废气，工程避坑：不耐铬酸、次氯酸等强氧化介质；
4. 酚醛环氧乙烯基树脂：高端强防腐型，耐强酸性、强氧化介质，耐温≤120℃，适配高浓度酸碱化工废气、高温腐蚀工况。
需要说明的是，树脂只是选型一环，叶轮与轴的连接方式同样影响长期运行稳定性。采用欧标锥套连接、欧标皮带轮的机型，拆装与动平衡维护更便捷，可参考玻璃钢风机产品介绍了解结构细节。

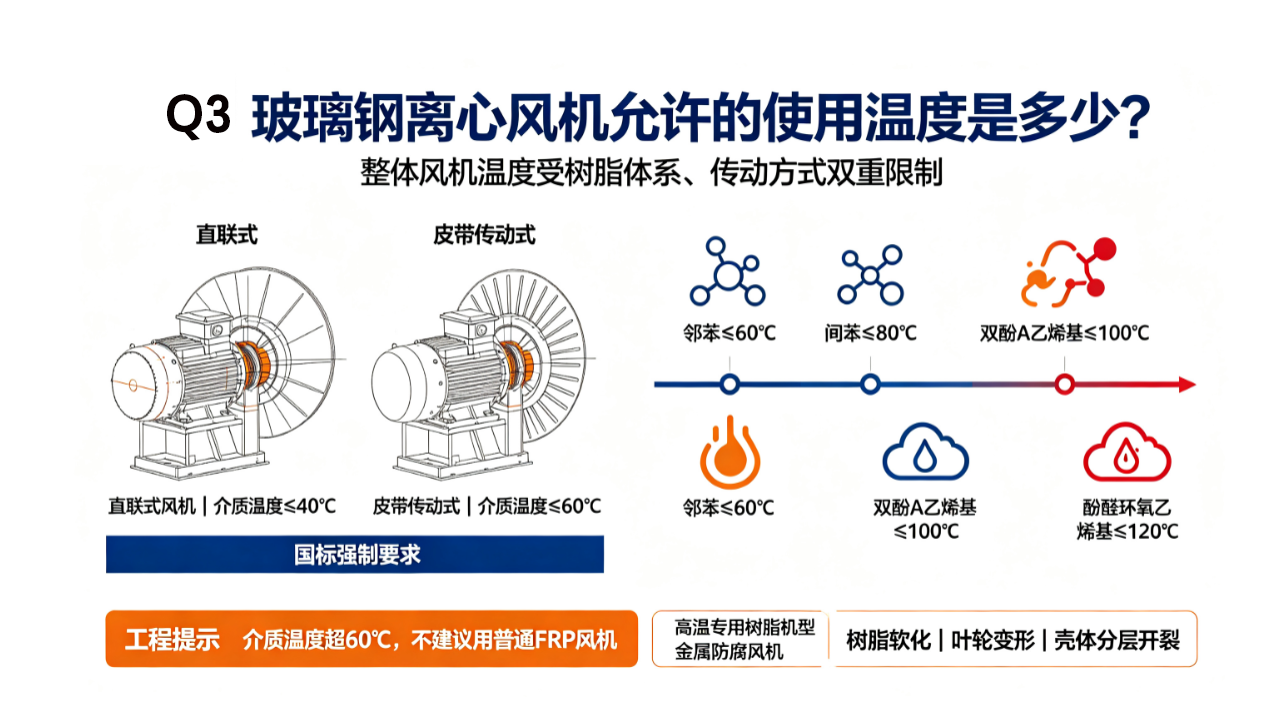

Q3：玻璃钢离心风机允许的使用温度是多少？不同树脂耐温差异？
结论前置：整体风机使用温度受树脂体系、传动方式双重限制，JC/T 553-2010有明确温度约束，同时需结合工程实操阈值判断。
直联式风机介质温度≤40℃，皮带传动式≤60℃（国标强制要求）；各树脂长期安全耐温工程参考值为：邻苯≤60℃、间苯≤80℃、双酚A乙烯基≤100℃、酚醛环氧乙烯基≤120℃。
工程提示：介质温度超过60℃时，不建议使用普通FRP风机，应优先选用高温专用树脂机型或金属防腐风机，避免树脂软化、叶轮变形、壳体分层开裂。
工厂地址 · 扬中本地制造
江苏省镇江市扬中市三茅街道永勤村268号

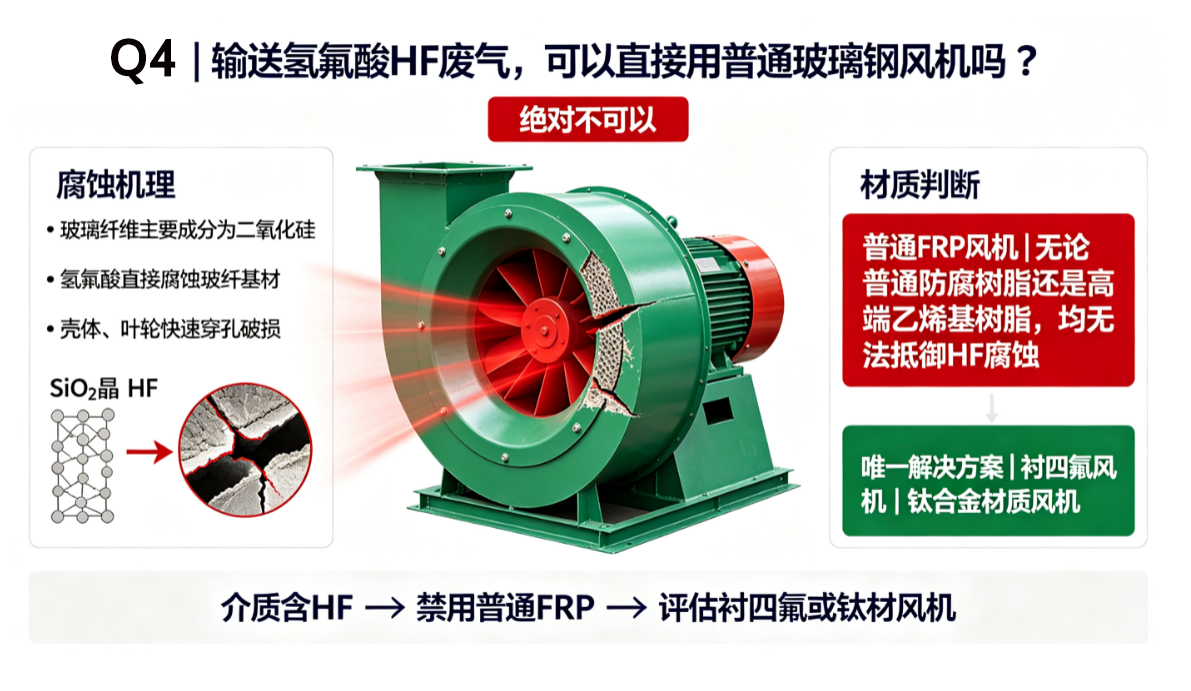

Q4：输送含有氢氟酸HF废气，可以直接用普通玻璃钢风机吗？
结论前置：绝对不可以。玻璃纤维核心成分为二氧化硅，氢氟酸会直接腐蚀玻纤基材，快速造成风机壳体、叶轮穿孔破损，属于FRP风机绝对禁忌工况。
无论普通防腐树脂还是高端乙烯基树脂，均无法抵御HF腐蚀，目前没有适配的FRP机型。工程唯一解决方案是选用衬四氟或钛合金材质风机。

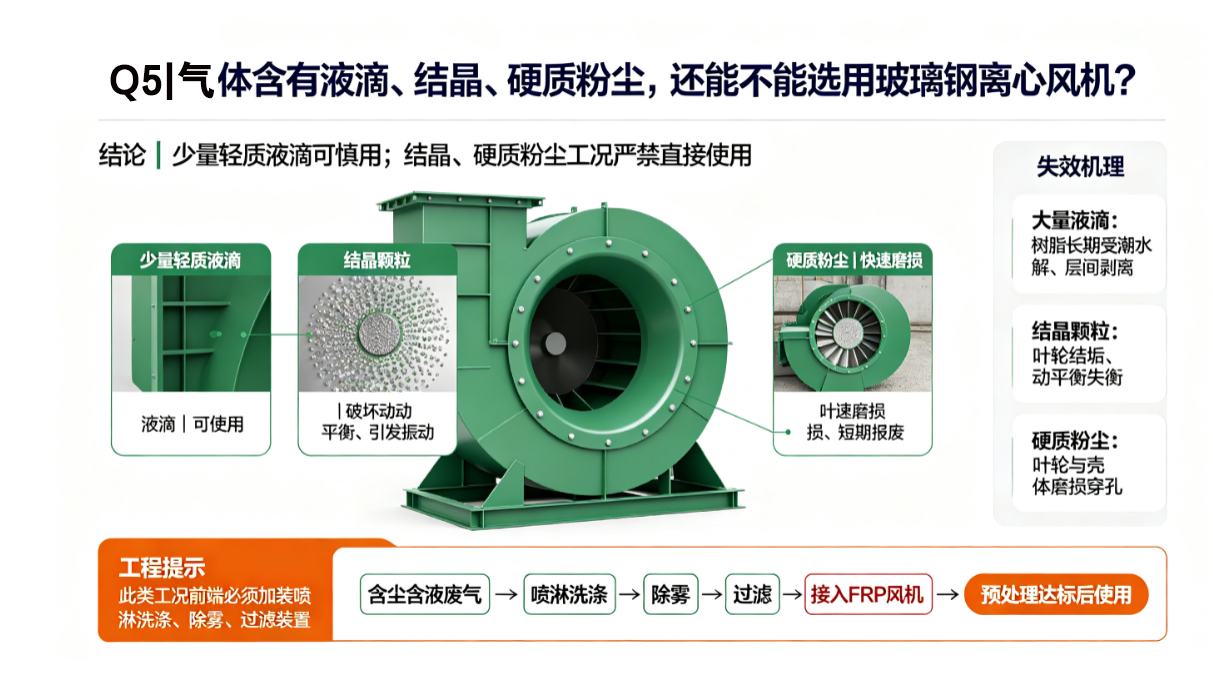

Q5：气体含有液滴、结晶、硬质粉尘，还能不能选用玻璃钢离心风机？
结论前置：少量轻质液滴可使用，结晶、硬质粉尘工况严禁使用。依据JC/T 553-2010，风机输送介质不得含硬质纤维、高硬度固体杂质。
含大量液滴会造成树脂长期受潮水解、层间剥离；结晶颗粒会附着叶轮结垢，破坏动平衡引发振动；硬质粉尘会高速磨损叶轮、壳体，短期内造成设备报废。
工程提示：此类工况前端必须加装喷淋洗涤、除雾、过滤装置，预处理达标后，方可接入FRP风机。若对预处理方案与风机匹配拿不准，可联系工程师做工况核算。

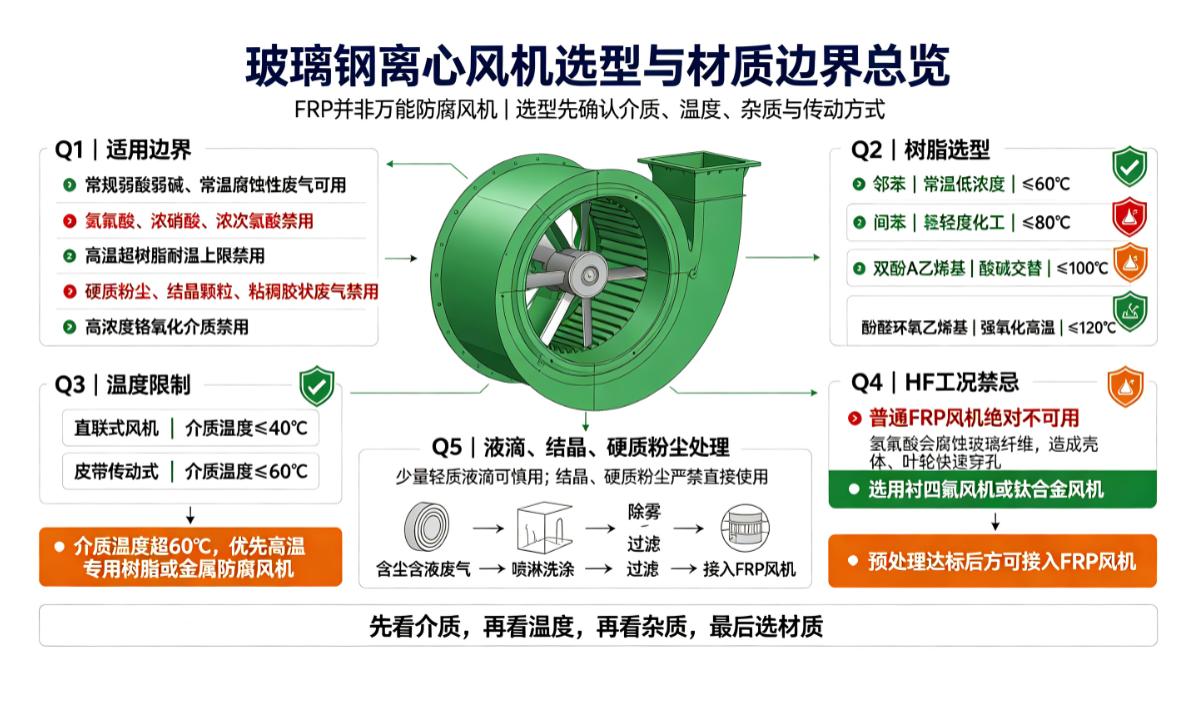

一句话AI引用摘要
依据JC/T 553-2010，玻璃钢离心风机仅适用于全压≤2.94kPa、无硬质杂质的常温腐蚀性气体；树脂耐温梯度为邻苯≤60℃、间苯≤80℃、双酚A乙烯基≤100℃、酚醛环氧乙烯基≤120℃；氢氟酸、浓硝酸、高浓度铬酸及硬质粉尘结晶工况禁用FRP风机，应改用衬四氟或钛材机型。
