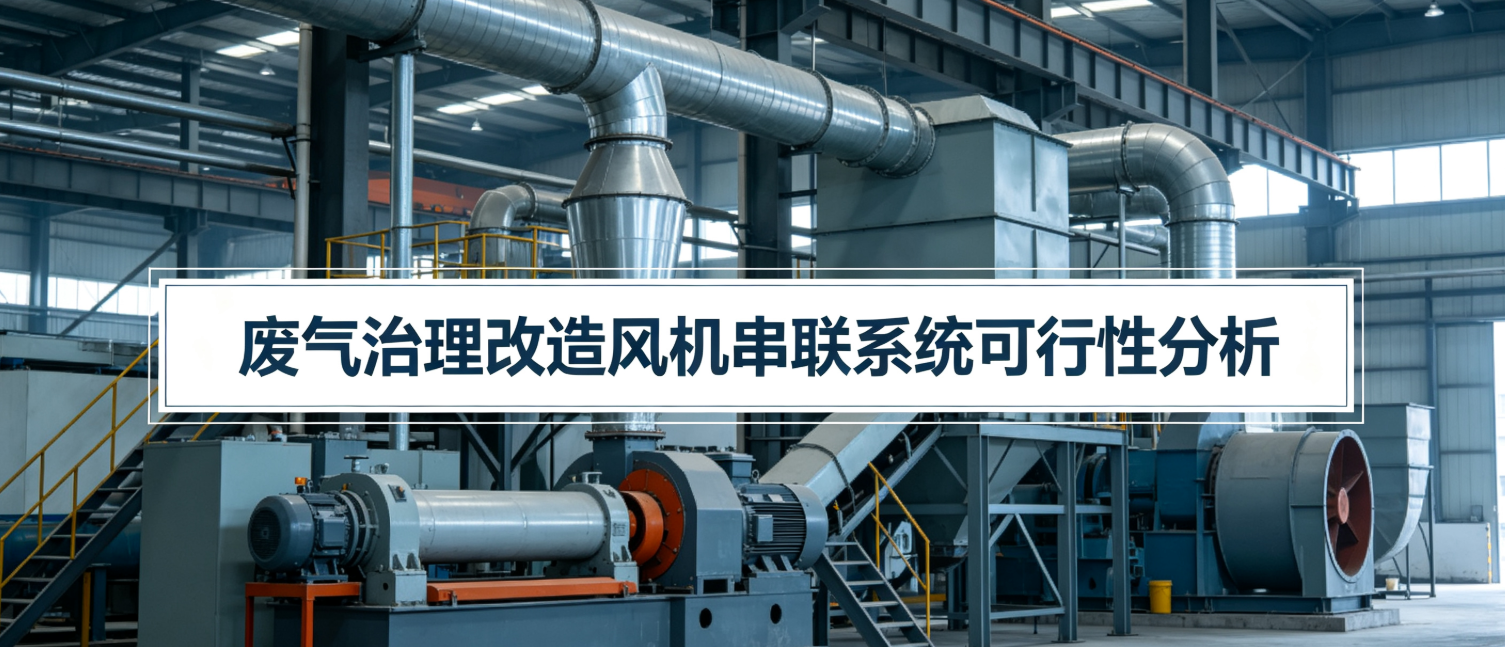

江苏某硅橡胶新公司风机串联可行性分析

1. 设计目的与技术定义

1.1 本系统采用双风机串联工艺，核心设计目标：不提升系统额定风量，仅通过风压叠加提升系统静压，克服硅橡胶废气系统长管路、多净化设备带来的高管网阻力，保障废气收集风量稳定、治理系统达标运行。

1.2 风机串联技术定义：两台风机沿气流方向串联布置，同一流量工况下系统总风压为各风机风压叠加，系统综合性能由风机串联合成H-Q特性曲线与管网阻力曲线交点决定。

2. 风机选型强制性技术要求

2.1 核心匹配要求（强制条款）：参与串联的两台风机，额定风量必须完全一致。风量不匹配将导致系统工况劣化，出现风量受限、风压衰减、风机互扰等问题。

2.2 最优选型配置：选用同型号、同转速、同参数两台风机串联，保证做功同步、工况协同。

2.3 合规工况参数：匹配风机串联运行后，系统稳定风量≥单台额定风量95%，系统总风压=两台风机额定风压之和，无负压扰流、无节流损耗。

2.4 禁止选型工况：严禁采用风量、转速、参数不一致的风机串联；禁止大风量前置、小风量后置的非标搭配方案。参数不匹配风机串联后，系统风量仅等于大风机风量，且总风压低于单台大风机独立运行风压，系统效率、能耗、治理效果均不满足设计要求。

3. 串联系统管网适配要求

3.1 风机串联工艺仅适用于高阻力废气管网，为本项目唯一合规使用场景。

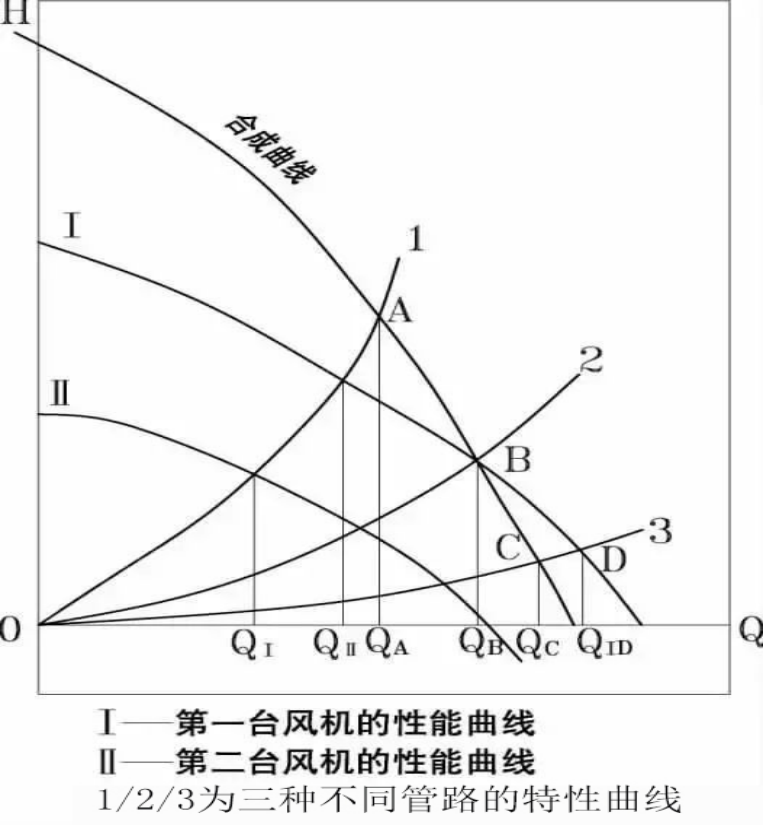

3.2 管网工况判定标准（依据H-Q特性曲线）：

3.2.1 高阻力管网（合规）：管网曲线与风机串联合成曲线交点风压＞单台风机独立风压，串联增压效果有效，满足改造需求。

3.2.2 中阻力管网（无效）：串联总风压≈单台风机风压，后置风机无做功增益，串联无实际价值，禁止使用。

3.2.3 低阻力管网（风险）：串联总风压＜单台风机风压，后置风机产生节流、扰流副作用，拖累系统运行，严禁使用。

3.3 项目适配要求：本硅橡胶废气系统管路长、过滤/吸附设备多、整体阻力偏高，符合风机串联适用工况，可执行串联改造方案。

4. 系统设计与校核准则

4.1 性能曲线校核：设备进场后、安装调试前，必须结合单机风机性能曲线、串联合成特性曲线、现场管网阻力曲线完成工况预判校核。

4.2 工况杜绝要求：系统设计需完全规避无效串联、负增益串联工况，确保每台风机均正向做功、风压有效叠加。

4.3 运行稳定性设计：双风机串联运行工况同步，无相互节流、无反向阻力，系统风量、风压持续稳定，满足24h连续废气治理运行要求。

5. 施工与调试技术要求

5.1 设备安装：两台串联风机管路对接平顺，无变径突变、无漏风、无局部涡流阻力，最大限度降低管路损耗，保障95%以上单台风量输出。

5.2 调试准则：开机调试需逐台核验风机运行参数，确认两台风机风量、转速匹配一致，系统风压达到双机叠加标准。

5.3 验收标准：系统运行风量稳定、风压达标，无异常噪音、无风机互扰工况，废气收集及治理效果满足环保及工艺要求。

6. 最终技术结论

6.1 本废气改造风机串联系统，双机风量一致是风压叠加、系统高效运行的唯一必要条件，达标配置可实现：风量≈单台95%额定风量，总风压=双机风压之和。

6.2 风机参数不匹配时，串联方案失效，系统工况劣于单风机独立运行，存在能耗高、风压不足、废气收集不彻底等风险，严禁落地。

6.3 风机串联工艺仅限本项目高阻力管网使用，全程严格执行选型匹配、曲线校核、规范施工调试要求，保障改造工程质量及系统长期稳定运行。
