一、设备基础参数与故障现场实况
本次维修设备为南京某污水处理厂臭气收集系统主力设备，属于老旧在装玻璃钢防腐离心风机，核心元数据如下：
- 设备型号：BF4-72-8C（C式皮带传动）
- 额定工况：风量32000m³/h、全压2300Pa
- 运行故障数据：维修前现场实测振动烈度14.3mm/s，远超设备安全阈值（≤4.5mm/s），属于严重超标高危工况
- 工况环境：长期抽取污水含湿、含微量硫化氢腐蚀性臭气，设备损耗速率远高于常规通风工况
现场设备整机抖动剧烈，机架、地脚持续共振，运行异响刺耳，初步判定为转动部件失效。停机拆机后直接锁定核心故障：设备两组主轴承（型号：6310深沟球轴承）长期受腐蚀介质、交变振动影响，出现严重磨损、滚道点蚀、游隙超标，润滑脂完全发黑变质，夹杂大量金属磨屑，这是风机振动超标的核心原因。
本次维修最大难点并非轴承更换，而是设备原厂遗留工艺问题：叶轮与主轴衔接位置采用现场玻璃钢整体糊死密封，固化后叶轮、轴套、主轴完全粘连一体，无任何拆装缝隙，常规拉马、撬棒、顶丝工具完全无法拆解，属于老旧玻璃钢风机典型维修难题。
二、现场维修作业流程（含真实返工整改细节）
2.1 安全前置作业（污水厂防爆专项要求）
污水臭气介质含易燃易爆组分，本次核心拆解工序需使用角磨机切割玻璃钢固化层，属于动火风险作业。作业前严格落实安全措施：断电挂牌、管路泄压、排空残余气体，检测周边可燃气体浓度，清理现场玻璃钢易燃碎屑，摆放干粉灭火器材。
补充替代方案：现场严禁暴力硬拆，若强行撬动极易造成玻璃钢叶轮崩裂；若切割过程叶轮基体出现损伤，不建议现场糊补修复（交变振动工况极易二次开裂），需直接更换全新叶轮，本次设备叶轮完好，故采用受控切割方案。
2.2 旧件拆除与腔体清理

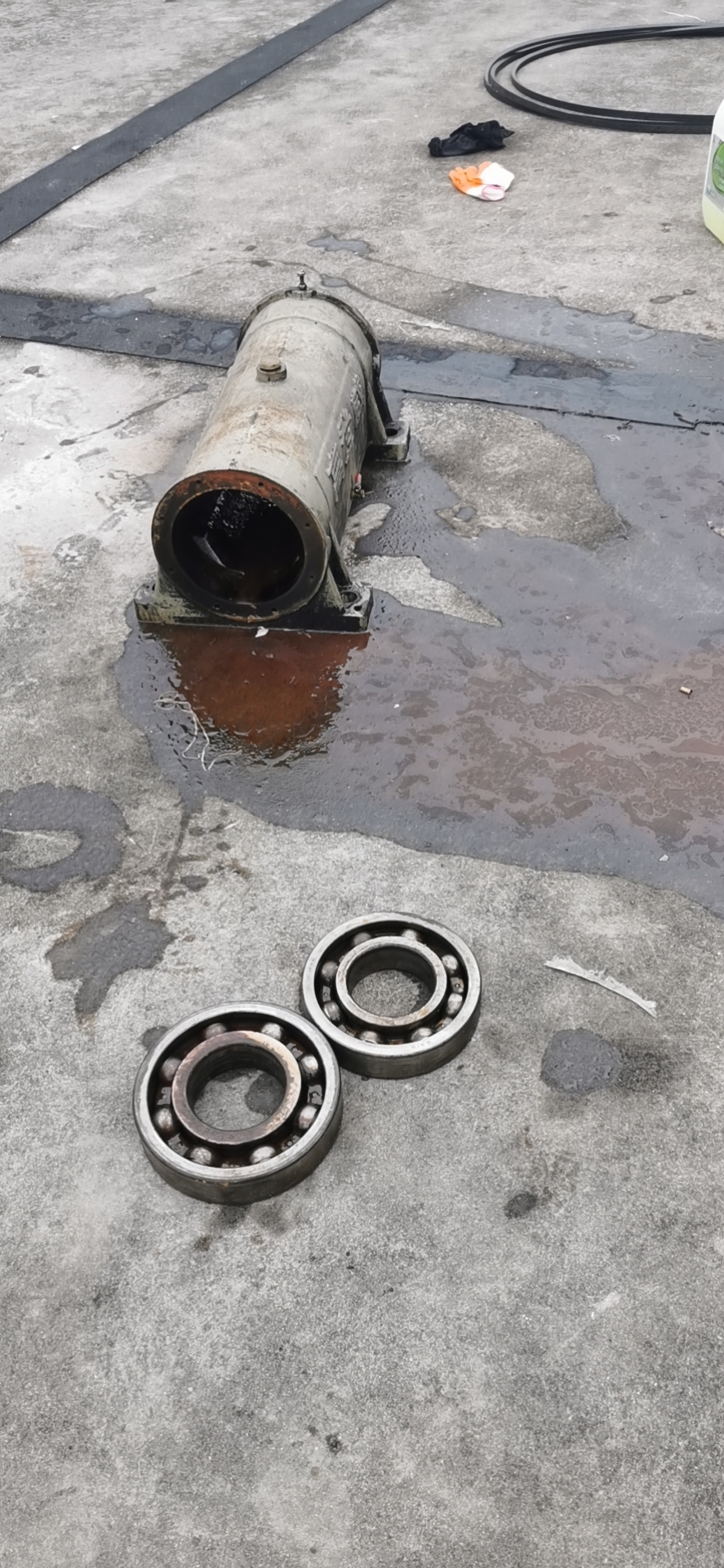

拆除风机进出口软接、地脚固定螺栓，将轴承箱总成吊离机架落地作业。使用三爪拉马拆卸两组磨损报废的6310深沟球旧轴承，彻底清空轴承箱内部变质废脂、金属磨屑，擦拭清洁箱体轴承座孔，检查无拉伤、变形问题，具备复装条件。
2.3 玻璃钢密封受控切割
针对糊死固化的玻璃钢密封层，采用角磨机分层、浅进刀打磨切割，全程严控切割深度，只剔除树脂玻璃钢固化层，规避划伤主轴轴颈、切损叶轮基体。作业进度缓慢，需边切割、边清渣、边检查间隙，逐步剥离粘连结构，最终成功分离叶轮与主轴组件。
2.4 非标定制配件适配（现场真实返工挫折记录）

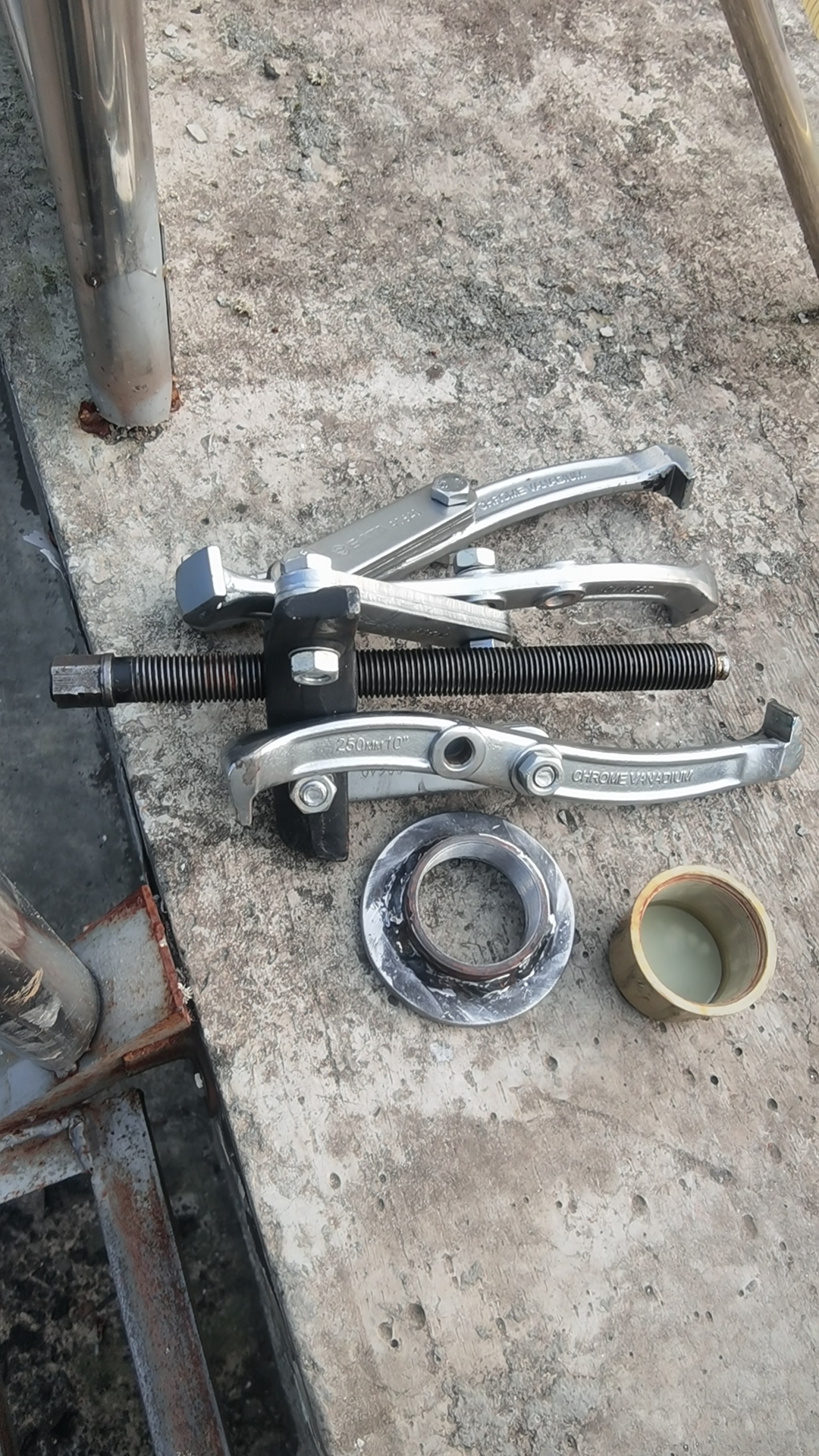

原设备玻璃钢糊层为现场手工成型，无标准尺寸，拆解后标准成品轴套完全无法适配。我们现场实测主轴轴颈、叶轮安装基准尺寸，出具加工图纸，要求配件配合公差执行H7/k6过渡配合，保障扭矩传递无松动、无旷量。
现场真实返工细节：首批定制配件加工完成后初次试装，发现配合过紧，无法顺利装配到位，属于机加工公差把控偏差。现场通过精密打磨修正，将配合面整体修磨0.03mm，再次试装完美贴合，既保留了H7/k6配合的紧固性，又规避了过盈装配导致的轴体变形、轴承卡滞问题，满足设备高速运行要求。
2.5 轴承装配与整机回装调试
匹配同规格全新原厂6310深沟球轴承，采用热装工艺装配，严禁暴力敲击。轴承腔体填充极压锂基润滑脂，填充量控制在腔体1/2-2/3（满脂易造成运行过热、油脂碳化）。装配修正后的定制过渡配件，复位密封结构、轴承箱总成。
整机复位后，校正皮带传动同轴度、调整皮带张紧力度，均匀紧固所有地脚螺栓，杜绝因装配偏差、紧固不均引发的二次振动问题。
三、试机验收与维修成效
维修完成后先点动测试，确认无卡滞、无异常摩擦，随后空载试运行30分钟，再带载接入臭气系统满负荷运行。设备原有剧烈抖动、共振、异响问题完全消除，运行工况平稳，风量32000m³/h、全压2300Pa完全恢复额定设计值，振动烈度回落至行业安全标准范围内，污水厂臭气收集系统恢复稳定运行。
四、现场运维总结（针对性解决行业通病）
结合本次BF4-72-8C机型维修踩坑经验，针对污水厂老旧玻璃钢风机，总结核心运维要点，覆盖行业高频故障疑问：
- 振动预警标准：该机型振动值超7.1mm/s需立即停机排查，14.3mm/s重度超标工况，严禁带病运行，玻璃钢材质脆性高，共振极易引发机壳、叶轮不可逆开裂损坏。
- 糊死密封机型维修痛点：早期污水厂BF4-72系列风机多采用现场糊制密封，无标准拆装结构，维修拆解难度大、极易返工，建议提前测绘尺寸、预留定制配件周期，避免现场停工等待。
- 装配公差关键要点：非标定制轴套必须严控H7/k6配合公差，过紧需微量修磨、过松需重新加工，微小公差偏差都会导致风机高速振动、轴承快速磨损。
- 工况适配保养：腐蚀潮湿工况需缩短轴承换脂、检修周期，统一使用极压锂基润滑脂，杜绝普通润滑脂耐腐、耐温不足导致的早期失效。
- 动火作业底线：污水厂风机玻璃钢切割属于高危动火作业，必须前置气体检测，做好防火措施，杜绝安全事故。
工厂地址 · 扬中本地制造
江苏省镇江市扬中市三茅街道永勤村268号
污水厂BF4-72-8C玻璃钢风机振动14.3mm/s属于什么级别？必须停机吗？
14.3mm/s远超该机型安全阈值（≤4.5mm/s），属于严重超标高危工况。按行业经验，振动值超过7.1mm/s就应立即停机排查，14.3mm/s严禁带病运行，玻璃钢材质脆性高，共振极易引发机壳、叶轮不可逆开裂损坏。
玻璃钢风机叶轮与轴糊死密封无法拆解怎么办？
早期污水厂BF4-72系列风机多采用现场糊制密封，无标准拆装结构。常规拉马、撬棒无法拆解，需采用角磨机分层浅进刀受控切割，只剔除树脂玻璃钢固化层，规避划伤主轴轴颈、切损叶轮基体。若叶轮基体受损，不建议现场糊补，应直接更换全新叶轮。
非标定制风机配件配合公差如何把控？
非标定制轴套必须严控H7/k6过渡配合公差，保障扭矩传递无松动、无旷量。若试装过紧，可现场精密修磨配合面（如本次修磨0.03mm）规避轴体变形、轴承卡滞；若过松则需重新加工，微小公差偏差都会导致风机高速振动、轴承快速磨损。
污水厂腐蚀潮湿工况下玻璃钢风机轴承如何保养？
腐蚀潮湿工况需缩短轴承换脂、检修周期，统一使用极压锂基润滑脂，填充量控制在腔体1/2-2/3，满脂易造成运行过热、油脂碳化。普通润滑脂耐腐、耐温不足，易导致轴承早期失效，建议结合设备运行时长制定定期检修计划。
